مرحبًا يا من هناك! باعتباري موردًا للأنابيب الفولاذية الملحومة، فقد كنت أتعامل مع جميع أنواع هذه الأنابيب منذ زمن طويل. أحد الأسئلة التي تنبثق غالبًا هو حول أنواع وصلات الأنابيب الفولاذية الملحومة. لذا، فكرت في مشاركة بعض الأفكار حول هذا الموضوع.
أولا، دعونا نفهم ما هي الأنابيب الفولاذية الملحومة. يتم تصنيعها عن طريق لف صفائح الفولاذ على شكل أنبوبي ثم لحام اللحامات. هذه العملية تجعلها مناسبة لمجموعة واسعة من التطبيقات، من البناء إلى السباكة.
الآن، دعونا نتعمق في أنواع المفاصل المختلفة.
بعقب اللحام المفاصل
تعتبر وصلات اللحام التناكبي من أكثر الأنواع شيوعًا. في هذه الطريقة، يتم نطح طرفي الأنبوبين معًا ومن ثم لحامهما. إنها طريقة بسيطة وفعالة لربط الأنابيب. المفتاح هنا هو التأكد من إعداد الأطراف بشكل صحيح. يجب قطعها بشكل مربع ونظيف للحصول على لحام جيد.
ميزة وصلات اللحام التناكبي هي أنها توفر اتصالاً قويًا ومستمرًا. يكون تدفق السائل أو الغاز عبر الأنبوب سلسًا نظرًا لعدم وجود عوائق كبيرة عند المفصل. ومع ذلك، فإنها تتطلب بعض المهارة للحام بشكل صحيح. إذا لم يتم اللحام بشكل صحيح، فقد يؤدي ذلك إلى حدوث تسربات أو نقاط ضعف في الأنبوب.
تُستخدم وصلات اللحام التناكبي بشكل شائع في تطبيقات الضغط العالي، كما هو الحال في خطوط أنابيب النفط والغاز. على سبيل المثال، عندما تقوم بنقل النفط من منصة بحرية إلى مصفاة على الشاطئ، تضمن وصلات اللحام التناكبي قدرة خط الأنابيب على تحمل الضغط العالي دون أي مشاكل.
وصلات لحام المقبس
تتضمن وصلات لحام المقبس إدخال أنبوب واحد في مقبس أو تجويف في أنبوب آخر. ثم يتم لحام المفصل حول المحيط. يعتبر هذا النوع من الوصلات رائعًا للأنابيب ذات القطر الصغير وتطبيقات الضغط المنخفض.
إحدى فوائد وصلات لحام المقبس هي سهولة تركيبها نسبيًا. لا تحتاج إلى أن تكون لحامًا ماهرًا للغاية للقيام بعمل لائق. كما أنها توفر ختمًا جيدًا، وهو أمر مهم عند التعامل مع السوائل أو الغازات.
ومع ذلك، وصلات لحام المقبس لديها بعض القيود. يمكن أن تخلق تجويفًا صغيرًا في المفصل، والذي يمكن أن يحبس الحطام أو السوائل. يمكن أن يكون هذا مشكلة في التطبيقات التي تكون فيها النظافة أمرًا بالغ الأهمية، كما هو الحال في صناعة الأغذية والمشروبات.
المفاصل الخيوط
تعتبر المفاصل الملولبة خيارًا شائعًا آخر. هنا، يتم ربط نهايات الأنابيب، ثم يتم ربطها ببعضها البعض. هذا النوع من الوصلات سهل التجميع والتفكيك، مما يجعله مناسبًا للصيانة والإصلاحات.
تستخدم المفاصل الملولبة بشكل شائع في أنظمة السباكة. يمكنك بسهولة توصيل أجزاء مختلفة من شبكة السباكة، مثل الحنفيات والأنابيب، باستخدام الوصلات الملولبة. كما أنها تستخدم في بعض التطبيقات الصناعية ذات الضغط المنخفض.
ولكن هناك بعض العيوب. قد لا تكون الوصلات الملولبة قوية مثل الوصلات الملحومة، خاصة في حالات الضغط العالي. بالإضافة إلى ذلك، مع مرور الوقت، يمكن أن تتآكل الخيوط أو ترتخي، مما يؤدي إلى حدوث تسربات.
المفاصل المحززة
المفاصل المخددة مختلفة بعض الشيء. في هذه الطريقة، يتم قطع الأخاديد في نهايات الأنابيب. ثم يتم وضع أداة التوصيل فوق المفصل، ويتم تشديد البراغي لتثبيتها.
الميزة الرئيسية للمفاصل المحززة هي قدرتها على استيعاب بعض الحركة والاهتزازات. وهذا يجعلها مناسبة للتطبيقات التي قد تخضع فيها الأنابيب لقوى ديناميكية، كما هو الحال في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). كما أنها سريعة التثبيت، مما يوفر الوقت في موقع البناء.
ومع ذلك، تتطلب الوصلات المحززة أدوات خاصة لقطع الأخاديد وتركيب الوصلات. ومثل أي وصلة، إذا لم يتم تركيبها بشكل صحيح، فإنها يمكن أن تؤدي إلى حدوث تسربات.
المفاصل ذات الحواف
يتم استخدام الوصلات ذات الحواف عندما تحتاج إلى توصيل الأنابيب بمعدات أخرى، مثل الصمامات أو المضخات. يتم تجهيز نهايات الأنابيب بحواف، والتي يتم بعد ذلك ربطها معًا باستخدام حشية بينهما لإنشاء ختم.
توفر الوصلات ذات الحواف اتصالاً قويًا وموثوقًا للغاية. إنها مناسبة لتطبيقات الضغط العالي ودرجات الحرارة العالية. ففي محطات توليد الطاقة، على سبيل المثال، تُستخدم الوصلات ذات الحواف لتوصيل الأنابيب الكبيرة التي تحمل البخار عند ضغوط ودرجات حرارة عالية.
ولكنها غالية الثمن نسبياً مقارنة بأنواع المفاصل الأخرى. يمكن أن تكون الفلنجات نفسها مكلفة، وتكون عملية التثبيت أكثر تعقيدًا، وتتطلب محاذاة دقيقة وإحكام ربط البراغي.
أنواع الأنابيب الفولاذية الملحومة المرتبطة بالمفاصل
الآن، عندما يتعلق الأمر بالأنابيب الفولاذية الملحومة، لدينا أنواع مختلفة يمكن استخدامها مع هذه الأنواع من الوصلات. على سبيل المثال،أنبوب مربع مجوف من الفولاذ المقاوم للصدأغالبا ما يستخدم في تطبيقات البناء والهندسة المعمارية. يمكن ربط هذه الأنابيب المربعة باستخدام وصلات اللحام التناكبي لإنشاء هياكل قوية مثل إطارات المباني أو الجسور.

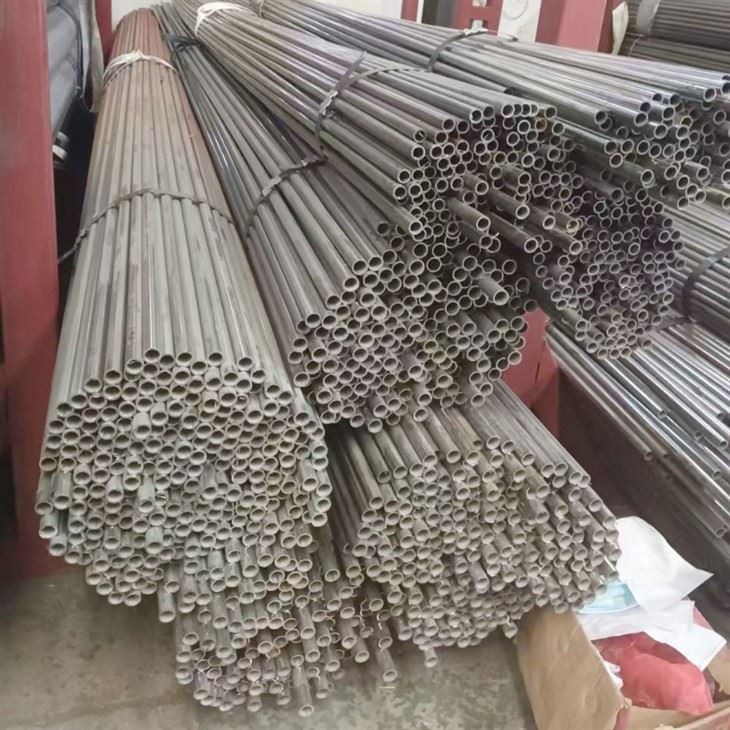

نوع آخر هوأنبوب دائري ملحوم من الفولاذ المقاوم للصدأ. يتم استخدامه على نطاق واسع في صناعات السباكة والسيارات والأثاث. يمكنك استخدام وصلات ملولبة لتوصيل هذه الأنابيب المستديرة في نظام السباكة أو وصلات لحام المقبس في بعض تطبيقات السيارات.
اختيار نوع المفصل الصحيح
إذًا، كيف يمكنك اختيار نوع الوصلة المناسب للأنابيب الفولاذية الملحومة؟ حسنا، ذلك يعتمد على عدة عوامل.
- طلب: إذا كان تطبيق الضغط العالي، فعادةً ما يكون اللحام التناكبي أو المفاصل ذات الحواف هو الحل الأمثل. في حالات الضغط المنخفض والصيانة السهلة، قد تكون الوصلات الملولبة أكثر ملاءمة.
- حجم الأنابيب: قد تعمل الأنابيب ذات القطر الصغير بشكل جيد مع لحام المقبس أو الوصلات الملولبة، بينما تتطلب الأنابيب ذات القطر الكبير غالبًا اللحام التناكبي أو الوصلات ذات الحواف.
- يكلف: بعض أنواع المفاصل، مثل المفاصل ذات الحواف، أغلى من غيرها. تحتاج إلى موازنة التكلفة مع متطلبات الأداء.
- مهارات التثبيت: إذا كان لديك فريق من عمال اللحام ذوي المهارات العالية، فيمكنك التفكير في أنواع وصلات أكثر تعقيدًا مثل وصلات اللحام التناكبي. ولكن إذا كنت تعاني من نقص في العمالة الماهرة، فقد تكون الوصلات الأسهل تركيبًا مثل الوصلات الملولبة أو المحززة خيارًا أفضل.
كمورد للأنابيب الفولاذية الملحومة، رأيت بنفسي مدى أهمية اختيار نوع الوصلة المناسب. يمكن أن يؤدي إلى نجاح أو فشل المشروع. سواء كنت تقوم ببناء نظام سباكة صغير في منزلك أو خط أنابيب صناعي واسع النطاق، فإن الحصول على نوع الوصلة الصحيح يعد أمرًا بالغ الأهمية لأداء النظام وسلامته على المدى الطويل.
إذا كنت في سوق الأنابيب الفولاذية الملحومة وتحتاج إلى نصيحة بشأن نوع الوصلة المناسب لتطبيقك، فلا تتردد في التواصل معنا. أنا هنا لمساعدتك في اتخاذ القرار الأفضل لمشروعك. سواء كنت بحاجة إلى مزيد من المعلومات حول الأنواع المختلفة من الأنابيب التي نقدمها، مثلأنبوب مربع مجوف من الفولاذ المقاوم للصدأأوأنبوب دائري ملحوم من الفولاذ المقاوم للصدأ، أو ترغب في مناقشة متطلباتك المحددة، فقط اسمحوا لي أن أعرف. يمكننا إجراء محادثة ومعرفة الحل الأفضل بالنسبة لك.
مراجع
- "دليل اللحام" من جمعية اللحام الأمريكية
- "دليل تركيب الأنابيب" بقلم EW Oberg وFD Jones
- معايير الصناعة والمبادئ التوجيهية من المنظمات ذات الصلة مثل ASME وASTM.
